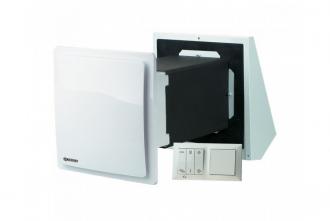

Проветриватель стенной с регенерацией энергии ТвинФреш СА-60-2

Описание

Проветриватель стенной ТвинФреш VENTS CA - 60-2 серии «Стандарт» c квадратным телескопическим каналом 164х164 мм и длиной 255-475 мм, укомплектованный блоком управления и трансформатором – простое и эффективное решение для организации децентрализованной энергосберегающей вентиляции отдельных комнат в квартирах, частных домах, социальных и коммерческих помещениях. Интегрированная система автоматики позволяет управлять скоростью и режимами работы проветривателей. Управление осуществляется при помощи панели управления, которая может управлять неограниченным количеством установок. Это позволяет объединить большое количество устройств в согласованную систему вентиляции с централизованным управлением.

При создании системы вентиляции на базе ТвинФреш в каждой комнате устанавливается по одному проветривателю. В больших помещениях рекомендуется устанавливать два и более проветривателей. ТвинФреш можно использовать как по от дельности, так и соединить их в единую вентиляционную сеть.

При использовании проветривателей по отдельности можно выбирать режим вентиляции для каждой отдельной комнаты в соответствии с индивидуальными требованиями. ТвинФреш Комфо полностью готов к использованию, достаточно подключить вилку питания в розетку. ТвинФреш Стандарт нуждается в электрическом подключении блока управления и питания.

При соединении проветривателей в сеть их настройка осуществляется таким образом, чтобы часть работала на приток свежего воздуха, а часть – на вытяжку загрязненного отработанного воздуха из помещений на улицу. Для обеспечения сбалансированной вентиляции рекомендуется использовать парное количество проветривателей. При работе в реверсивном режиме с регенерацией тепла и влаги проветриватели ТвинФреш автоматически переключаются на работу в противоположный режим каждые 70 секунд, передавая через аккумулятор тепло и влагу вытяжного воздуха приточному воздуху зимой или прохладу летом.

Воздух перетекает между комнатами через дверные проемы и коридоры, обеспечивая таким образом необходимую циркуляцию воздуха по всему жилью.

Благодаря системе вентиляции с регенерацией энергии на базе проветривателей ТвинФреш затраты на отопление и кондиционирование помещений существенно снижаются.

Для организации максимально энергоэффективной вентиляции в доме рекомендуется установить интеллектуальные вентиляторы ВЕНТС iFan в кухне и санузле, которые осуществляют вытяжку воздуха автоматически по срабатыванию датчиков движения и влажности.

Комплектация:

1. Квадратный телескопический канал 164х164 мм длиной 255-475 мм.

2. Колпак ЕН-2 для тонких стен выполнен из нержавеющей стали с полимерным покрытием.

3. Керамический аккумулятор энергии (регенератор).

4. Лицевая декоративная решетка из белого АБС пластика.

5. Два фильтра с общей степенью очистки G3.

6. Реверсивный осевой ЕС вентилятор.

7. Интегрированная автоматика.

8. Блок управления и питания для подключения к сети 220 В/50 Гц.

Конструкция проветривателей ТвинФреш

Проветриватель состоит из телескопического канала, общая длина которого регулируется за счет положения внутреннего канала во внешнем канале, блока вентилятора с шасси и наружного вентиляционного колпака. Внутри телескопа во внутренний канал установлены фильтры и керамический аккумулятор энергии (регенератор).

Вентиляционная решетка

Современный дизайн вентиляционной решетки проветривателя позволяет гармонично вписать ее в любой интерьер помещений. Все проветриватели ТвинФреш и ТвинФреш Комфо оборудованы автоматическими жалюзи (кроме ТвинФреш С-60 и СА-60).

Модели ТвинФреш С1, СА1, С и СА, а также ТвинФреш Комфо РА1-50, СА1-35, РА1-35 и РА1-25 оборудованы декоративной лицевой панелью, которая имеет слой изоляционного материала для дополнительного шумоподавления.

Керамический аккумулятор энергии (регенератор)

Для утилизации тепловой энергии, содержащейся в вытяжном воздухе, с целью нагрева приточного воздуха применяется высокотехнологичный керамический аккумулятор энергии с эффективностью регенерации до 90%. Уникальный регенеративный аккумулятор, благодаря своей ячеистой структуре, имеет большую площадь контакта с воздухом и обладает высокими теплопроводящими и накопительными свойствами. Также керамический аккумулятор обработан специальным антибактериальным составом, который предотвращает развитие бактерий внутри регенератора. Антибактериальные свойства состава сохраняются на протяжении 10 лет. Снаружи регенератор оклеен теплоизоляционным материалом, который используется и как уплотнитель.

Телескопический канал

Квадратные телескопические каналы в проветривателях ТвинФреш выполнены из металла с полимерным покрытием и слоем изоляционного материала, круглые каналы изготовлены из ПВХ пластика. Длину телескопов можно отрегулировать в соответствии с толщиной стены, что ускоряет и облегчает монтаж.

Воздушные фильтры

Очистка приточного и вытяжного воздуха осуществляется при помощи двух встроенных фильтров с общей степенью очистки G3. Фильтры обеспечивают очистку свежего воздуха от пыли и насекомых и служат защитой элементов проветривателя от засорения. Они также обработаны антибактериальным составом. Для очистки фильтры достаточно пропылесосить или промыть водой, при этом антибактериальный состав не смывается.

Реверсивный ЕС вентилятор

Для нагнетания и вытяжки воздуха применяется реверсивный осевой вентилятор с ЕС мотором. Благодаря применению ЕС технологий вентилятор отличается низким энергопотреблением. Питание вентилятора осуществляется электрически безопасным напряжением 12 В. Двигатель вентилятора оборудован встроенной тепловой защитой от перегрева и шариковыми подшипниками для длительного срока эксплуатации.

Шасси

Линейка проветривателей ТвинФреш Комфо оборудована шасси, которое значительно упрощает обслуживание вентилятора, фильтров и регенератора.

Вентиляторный блок крепится к шасси с помощью магнитов и специальных разъемов. Для доступа внутрь проветривателя достаточно потянуть вентиляторный блок на себя без применения каких-либо дополнительных инструментов. Также с помощью разъемов на шасси проветриватели удобно соединять между собой в единую вентиляционную сеть для их синхронной работы. Модель ТвинФреш Комфо РА1-25 не имеет шасси и возможности объединять проветриватели в сеть.

Наружный вентиляционный колпак

Наружный колпак имеет специальную конструкцию, которая отводит струю вытяжного воздуха и конденсат, образующийся внутри колпака, от стены дома. Помимо этого наружный колпак предотвращает попадание воды и посторонних предметов в проветриватель. Изнутри колпак покрыт слоем изоляционного материала, который поглощает уличный шум, проникающий в помещение сквозь проветриватель, и предотвращает образование конденсата внутри колпака.

Колпак ЕН выполнен из алюминия с полимерным покрытием.

Колпак ЕН-2 для тонких стен выполнен из нержавеющей стали с полимерным покрытием. Он имеет лабиринтную конструкцию: воздушный поток несколько раз изменяет направление своего движения − это защищает проветриватель от прямого попадания порывов ветра в канал.

Принцип работы проветривателей ТвинФреш

Проветриватель может работать в реверсивном режиме с регенерацией тепла и влаги или в режимах вытяжки или притока воздуха без нее.

I ЦИКЛ. Загрязненный теплый воздух вытягивается из помещения и, проходя через керамический аккумулятор энергии, постепенно нагревает его и увлажняет, отдавая до 90 % своего тепла. Через некоторое время, когда керамический аккумулятор нагрелся, проветриватель автоматически переключается в режим притока воздуха.

I I ЦИКЛ. Свежий, но холодный воздух с улицы, проходя через керамический аккумулятор энергии, увлажняется и подогревается до комнатной температуры за счет накопленного в нем тепла. Когда аккумулятор остывает, вентилятор снова переключается в режим вытяжки воздуха и цикл повторяется. Переключение между режимами „приток воздуха“ или „вытяжка воздуха“ происходит каждые 70 секунд.
