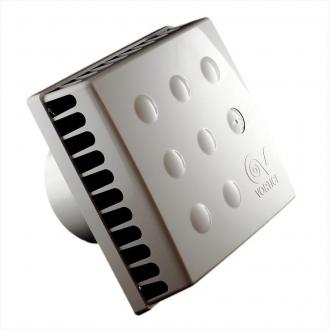

Vortice KIV QUADRO Оголовок
Технические характеристики
Оголовок итальянского клапана КИВ КВАДРО необходим для равномерного распределения и регулировки свежего воздуха.
Ключевые особенности:
- Эстетический внешний вид, элегантные элементы;
- Небольшие размеры оголовка – всего 186х186х141 мм (76 мм - габарит оголовка, 65 мм - длина патрубка, скрытого в трубе;
- Четыре номинальных положения поворотной ручки;
- Простой монтаж, не требующей подключения к электросети;
- Простота эксплуатации и чистки;
Внутренний оголовок КИВ КВАДРО:
Внутренний оголовок необходим для распределения и регулировки свежего уличного воздуха. Подробнее об оголовке можно узнать на странице оголовка.
Внутренний оголовок Vortice KIV QUADRO изготовлен из белого ABS пластика, стойкого к перепадам температур и ультрафиолетовому излучению.
Оголовок приточного клапана состоит из:
- внутренней части с заслонкой, уплотнительным кольцом и теплоизолирующей прокладкой;
- регулировочной ручки;
- регулировочного шнура;
- уплотнителя;
- уплотнительного кольца;
- крышки оголовка;
- фильтра EU 3;
- теплоизоляции оголовка;
- 2-ух заглушек;
Патрубок с уплотнителем плотно вставляется в пластиковый канал и через уплотнительную прокладку с помощью 4-х шурупов крепится к стене. Узел регулировки позволяет регулировать степень открытия/закрытия заслонки при помощи ручки или шнура.
Фильтр класса EU3 (G3) представляет собой пористый моющийся синтетический материал, эффективно очищающий поступающий воздух от пыли. Крышка оголовка приточного клапана имеет шкалу, показывающую степень открытия заслонки.
Акустические характеристики:
Акустические испытания проводились при открытой заслонке в оголовке приточного клапана. Снижение уровня белого шума L, дБа составляет 38,9 на расстоянии 0,1 м и 53,3 на расстоянии 2м от приточного клапана КИВ Квадро. Снижение уровня эталонного транспортного шума L, дБа составляет 36,6 на расстоянии 0,1 м и 48,6 на расстоянии 2м от приточного клапана КИВ Квадро.
В соответствии с аэродинамическими характеристиками производительность клапана зависит от создаваемого вытяжкой разряжения.
- при разряжении 20 Па (создает механическая вытяжка) 60 м3/ч;
- при разряжении 10 Па (создает естественная вытяжка) 41,1 м3/ч.
В процессе эксплуатации рекомендуется выполнять следующие операции:
- чистка наружной решетки от тополиного пуха и других крупных загрязнений (один раз в год);
- чистка фильтра в оголовке (определяется индивидуально в процессе эксплуатации). Достаточно промыть в воде;
- чистка патрубка в стене при помощи пылесоса (примерно 1 раз в год)
