Описание

В современных жилых домах особое внимание должно уделяться организации воздухообмена. Проблемы с вентиляцией, возникающие одновременно с применением герметично закрывающихся окон, нельзя решать старыми техническими средствами, рассчитанными на приток наружного воздуха через многочисленные щели в окнах.

Организовать естесcтвенный приток свежего воздуха при новых, герметичных окнах можно с помощью пассивного приточного устройства, такого как оконный проветриватель.

Оконный проветриватель является приточным устройством для постоянной вентиляции и предназначен для обеспечения жилых и нежилых помещений свежим воздухом. Такой проветриватель можно устанавливать в оконные рамы различных размеров в квартирах, котеджах, офисных зданиях. Особенно идеален там, где требуется постоянный приток свежего воздуха. Приточное устройство избавляет от необходимости открывания окон, сохраняя при этом доступ свежего воздуха без сквозняков и уличного шума.

Специально разработанная конструкция проветривателя обеспечивает его удобное использование, а встроенный пылевой фильтр обеспечит поступление чистого воздуха в помещение.

Организация воздухообмена в помещении

В городской квартире многоэтажного жилого дома организовать вентиляцию можно на следующем примере. Системы механической вытяжной вентиляциис естественным притоком воздуха проектируются с вытяжными вентиляторами, установленные в кухне и санузле. Приток чистого воздуха в жилые помещения ( спальня, гостинная) осуществляется через оконные проветриватели. По мере загрязнения, воздух уходит через внутренние квартирные двери в ванную и кухню, где удаляется вытяжными вентиляторами.

Конструкция проветривателя

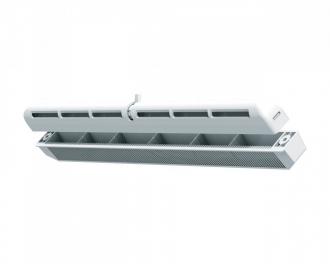

Проветриватель состоит из наружного козырька, фильтра и внутренней решётки с регулировкой.

Наружный козырек предотвращает попадание воды в помещение и оборудован антимоскитной сеткой для защиты от насекомых.

Фильтр – очищает приточный воздух от пыли и грязи, задерживает излишнюю влагу и уменьшает уличный шум.

Внутренняя решетка с регулировкой позволяет регулировать объем и направление приточного воздуха.

Регулировка

Проветриватель оборудован регулятором, позволяющим изменять интенсивность и направление воздушного потока для получения максимально комфортного микроклимата.

1. Регулятор в положении "открыто (центр)".

Приточный воздух поступает в помещение во всех направлениях.

2. Регулятор в положении "открыто вниз".

Приточный воздух поступает в помещение только в нижнем направлении.

3. Регулятор в положении "открыто вверх".

Приточный воздух поступает в помещение только в верхнем направлении.

4. Регулятор в положении "закрыто".

Приточный воздух не поступает в помещение.

Пример монтажа

ПО 400 устанавливается в верхнюю часть оконной рамы.

Максимальный приток воздуха, который обеспечивает один оконный проветриватель – 20-40 м³/ч.

Размеры

Скачать инструкию(PDF)
