Технические характеристики

• Мощность, Вт1500
• Напряжение сети, В220
• Максимальная производительность, л/мин200
• Мотор, оборотов в минуту2800
• Диаметр откачивания, мм50
• Откачивание по вертикали, м11
• Откачивание по горизонтали, м100
• Рабочая температура, °С35
• Максимальная температура перекачиваемой воды, °С70
• Уклон горизонтальных труб, %3
• Класс защиты IP67
• Класс электрозащитыI
• Размер (длина), мм460
• Размер (глубина), мм426
• Размер (высота), мм346
• Вес, кг25,5

Описание

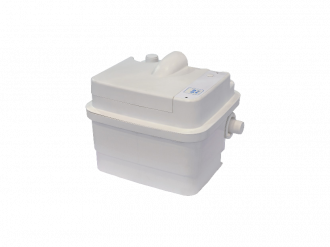

Санитарная система SFA SANICUBIC 1

Компактная, удобная канализационная станция SFA SANICUBIC 1 относится к типу бытового санитарного оборудования, созданного и произведённого французской компанией SFA, которое способно обслуживать целые загородные дома, коттеджи, а так же небольшие предприятия, гостиницы, прачечные, спортивные комплексы, офисы, рестораны, бары и т.д. Его предназначение состоит в удалении от сантехники этих объектов загрязнённых использованных вод, в том числе и содержащих фекалии, температура которых находится в пределах 35 °С. На короткий срок допускается работа со стоками, температурой до 70 °С. Изделие не предназначено для работы со стоками, содержащими активные химические вещества.

Устройство оснащено автономным управлением, системой сигнализации (световой и звуковой) с беспроводным дистанционным блоком, а так же мощным электромотором, помпой и измельчающим механизмом. Это позволяет ему удалять стоки на расстояние до 110 м или поднимать их на высоту до 11 м, обслуживая практически любые источники загрязненных вод (унитаз, биде, душ, ванная, кухонная мойка, стиральная или посудомоечная машина) по нескольку одновременно. Для этого имеются входные патрубки, диаметром 50 мм и 100 мм. Встроенный фильтр с элементом из активированного угля не допустит попадание неприятного запаха в окружающий воздух.

Агрегат SANICUBIC 1 будет совершенно необходим в тех случаях, когда возникает необходимость обеспечить комфортные санитарные условия в местах, находящихся за городом (на значительном удалении от систем центральной канализации). В городской же черте он окажется незаменим, если объекты обслуживания расположены в местах, где непосредственное подключение к канализационному коллектору затруднительно (подвальные, мансардные помещения и т.д.).

Устройство и работа

Корпус санитарного насоса SFA SANICUBIC 1 имеет прямоугольную форму, размерами 460х426х346мм. Прочный материал, из которого он изготовлен, характеризуется повышенной способностью к поглощению звуковых волн, поэтому в процессе работы агрегат не издаёт некомфортный шум. На корпусе имеются выводной патрубок, диаметром 50 мм, а так же пять входных. Два из входных имеют диаметр 50 мм, один 100 мм. Еще два входных патрубка (по бокам) снабжены специальными заглушками, обрезав которые определённым способом можно получить входные патрубки на 50 или 100 мм. На верней панели находятся индикаторы, отображающие работу сигнализации и агрегата в целом. Рядом расположена кнопка для принудительного пуска.

Изготовлен корпус таким образом, что удовлетворяет классу по электробезопасности IP 67. Это означает, что гарантированна возможность безопасной работы насоса не только во влажных помещениях, но даже в состоянии непродолжительного его затопления.
Внутри смонтированы электромотор, мощностью 1,5 кВт, на валу которого располагаются откачивающая помпа и измельчающий механизм из прочной стали, а так же две плунжерные трубки (длинная и короткая), управляющие работой устройства в автоматическом режиме, приемный резервуар, емкостью 30 л, а так же электронные системы.

При поступлении отходов на дно приемного резервуара, длинная плунжерная трубка активирует подачу электроэнергии на привод. Фекальные массы, туалетная бумага, остатки пищи, мелкие предметы гигиены, случайно попавшие в сток, быстро превращаются измельчающим механизмом в разбавленную водой сравнительно негустую массу в виде суспензии, после чего легко удаляются откачивающим насосом в выводной трубопровод. На выходе из помпы монтируется обратный клапан (входит в комплект поставки), задача которого препятствовать возврату откаченной массы.

Насос находится в активном состоянии до тех пор, пока полностью не опустеет. Как только уровень в приемном баке станет ниже минимального, пройдет сигнал на отключение питания и система окажется в ждущем состоянии.

Короткая плунжерная трубка контролирует работу агрегата и связывает её с системой сигнализации. О превышении уровня стоков в резервуаре выше критической отметки пользователь будет оповещён громким звуковым сигналом и красным световым индикатором. В случае заклинивания или засорения помпы, кроме звукового и светового сигнала, произойдет, так же, автоматическое отключение электропитания.
Несмотря на мощный привод и эффективный механизм измельчения, препятствующий засорению проходов и выводного трубопровода, следует, все же, максимально оградить устройство от попадания в него твердых предметов (кости, резина, дерево, пластик), а так же волос и тканей. Это позволит избежать преждевременного выхода санитарного насоса из строя.

Отличительные особенности

Анализируя информацию о канализационной насосной станции SFA SANICUBIC 1, приведенную выше, можно выделить её основные особенности:

• Действие агрегата происходит полностью автоматически и не требует каких-либо усилий со стороны пользователей.
• Качественный материал корпуса и применение современных технологий в изготовлении электромотора и подвижных частей позволили сделать работу системы практически не слышной.
• Эффективный фильтр на основе активированного угля не даст распространиться неизбежному неприятному запаху.
• Мощный электропривод и система измельчения позволят довольно интенсивно эксплуатировать насосную установку.
• Наличие нескольких входных патрубков дает возможность одновременного обслуживания изделием сразу нескольких источников загрязненных стоков.
• Наличие дистанционного беспроводного блока сигнализации позволяет контролировать работу на расстоянии.
• На некоторое время допускается существенное повышение температуры стоков, что позволяет обслуживать посудомоечную или стиральную машины.
• Европейский производитель гарантирует высокое качество изделия и соответствие его строгим нормам по технической безопасности.

Монтаж и подключение

Монтаж насосной станции SFA SANICUBIC 1 производится в подсобном помещении. При этом следует иметь в виду, что должна быть обеспечена достаточная его вентиляция. Следует, так же, помнить о недопустимости его промерзания в холодный сезон и нежелательности затопления. Установка изделия производится стационарно на полу в горизонтальном положении при помощи крепёжных приспособлений.
Система приемных и выводного трубопроводов собирается из труб соответствующего диаметра, изготовленных из металлов или твердого пластика. Это позволит избежать нежелательных прогибов. Сборка происходит при помощи сварки или пайки. Следует избегать поворотов с очень малым радиусом. Трубопроводы необходимо оснастить запорными вентилями или задвижками.

Обязательно необходимо обеспечить вентиляцию корпуса установки. Это не даст образоваться в нем разряжению, которое может стать причиной сбоев в работе. Для этого используется один из входных 50 миллиметровых патрубков.

Собирая систему выводного трубопровода нужно иметь в виду, что горизонтальный участок должен иметь уклон не менее 1%. При этом его протяженность имеет обратную зависимость от длины вертикальной части (т.е. высоты подъема). Чем больше высота, на которую необходимо поднять трубу, тем короче будет расстояние, на которое можно удалить стоки.

Для обеспечения электроэнергией канализационной установки SFA SANICUBIC 1 используется двухфазная бытовая сеть с напряжением 220-240 В/ 50 Гц. Подключение производится от заземлённой электрической коробки на стационарной основе через защитный автомат с расчетным током в 30 мА.

При правильном монтаже и соблюдении всех условий эксплуатации, оговоренных в прилагаемой технической документации, компания SFA гарантирует 2,5 года безупречной службы своего изделия.
